LNG低溫鶴管
LNG低溫鶴管
時間：2017-03-16 來源：和昌機械 點擊數：
LNG鶴管特點：
由于極度的低溫，材料選擇和焊接要求更高；
由于極度的低溫，密封圈的密封性能有很大的不同；
由于極度的低溫，一般旋轉接頭的潤滑脂的應用幾乎不可能；所以應設計配置旋轉接頭的氮氣潤滑系統。

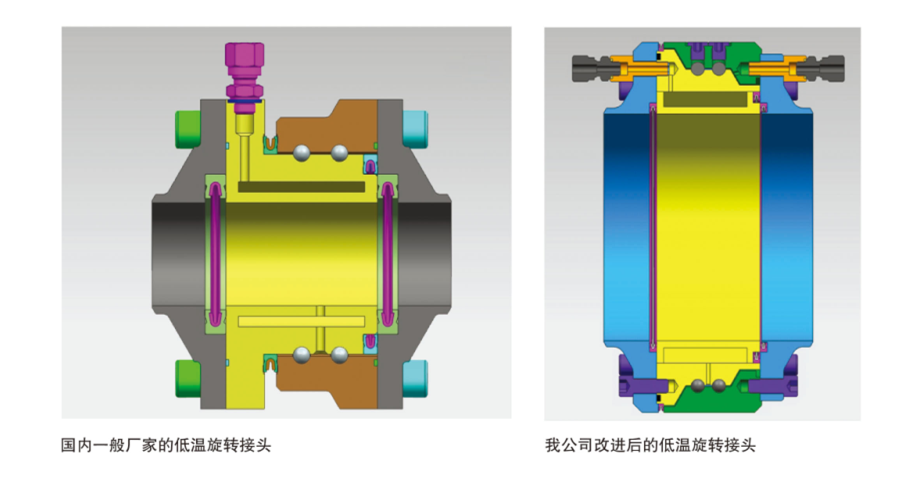

LNG鶴管主要工藝過程（以照片說明）
旋轉接頭的主要工藝過程
鍛件--------固溶處理--------毛坯加工-------內圈的內外套的裝配----內圈的內外套焊接--------內圈、外圈及法蘭在液氮罐里深冷----------精密數控加工------密封面的精密研磨---------組裝成旋轉接頭主體
由于極度的低溫，材料選擇和焊接要求更高；
由于極度的低溫，密封圈的密封性能有很大的不同；
由于極度的低溫，一般旋轉接頭的潤滑脂的應用幾乎不可能；所以應設計配置旋轉接頭的氮氣潤滑系統。
| 序號 | 項目內容 | 要求 | 序號 | 項目內容 | 要求 |
| 1 | 型號 | AL 2543 | 19 | 裝載端連接 | DN50/HG20592-2009 PN25 RF |
| 2 | 處理的介質 | LNG | 20 | 氣相端連接 | DN50HG20592-2009 PN25 RF |
| 3 | 液相直徑 | DN80-50 | 21 | 排放接口連接 | Yes |
| 4 | 氣相直徑 | DN80-50 | 22 | 氮氣吹出系統 | 3/4吋 、1吋 |
| 5 | 操作壓力 | 0. 5Mpa | 23 | 低溫隔離閥門 | 2“球閥，液相臂和氣相臂各一個 |
| 6 | 設計壓力 | Liquid：1.6MPa | 24 | 內臂 | SS304L |
| 7 | 操作溫度 | -196－ 65攝氏度 | 25 | 外臂 | SS304L |
| 8 | 設計溫度 | -196/65攝氏度 | 26 | 立柱 | CS |
| 9 | 黏度 | 0.1336CP | 27 | 接頭/旋轉接頭 | SS304L |
| 10 | 密度 | 447.8(liquid) Kg/m3 | 28 | 平衡單元 | CS |
| 11 | 流量（最大） | 裝車：80(liquid) m3/h, , | 29 | O型環 | PTFE |
| 12 | 地震載荷 | 0.2 G | 30 | 墊圈 | 金屬纏繞墊/PTFE |
| 13 | 允許壓力下降 | 0.03MPa | 31 | 低溫隔離球閥 | Yes |
| 14 | 氣體回收 | Yes | 32 | 排放連接 | Yes |
| 15 | 操作 | Manual 手動 | 33 | 可移動彎管 | Yes |
| 16 | 內臂尺寸 | DN80 | 34 | 氮氣吹除系統 | yes |
| 17 | 外臂尺寸 | DN80-50 | 35 | 基礎螺栓 | Yes |
| 18 | 平衡類型 | 彈簧 | 36 | 停車鎖緊裝置 | Yes |
LNG鶴管主要工藝過程（以照片說明）
旋轉接頭的主要工藝過程
鍛件--------固溶處理--------毛坯加工-------內圈的內外套的裝配----內圈的內外套焊接--------內圈、外圈及法蘭在液氮罐里深冷----------精密數控加工------密封面的精密研磨---------組裝成旋轉接頭主體

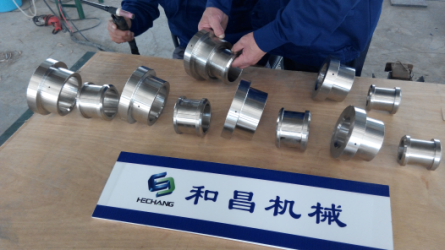

旋轉接頭SS304L內圈之------內外套的裝配

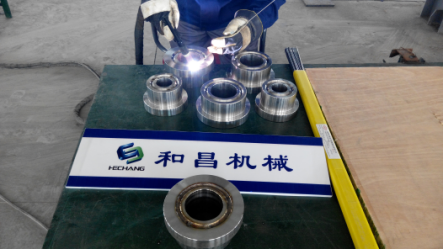

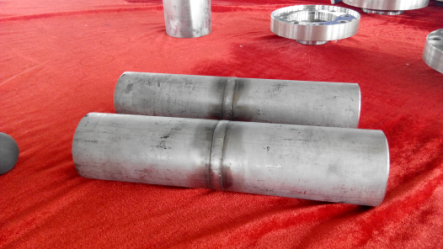

旋轉接頭SS304L內圈之------內外套的焊接

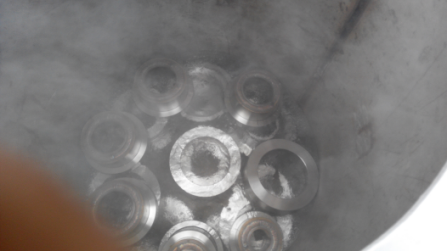

旋轉接頭內外圈、法蘭等鍛件-----在低溫液氮罐中的深冷處理

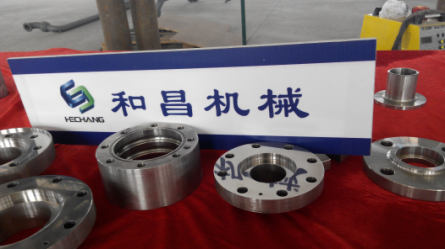

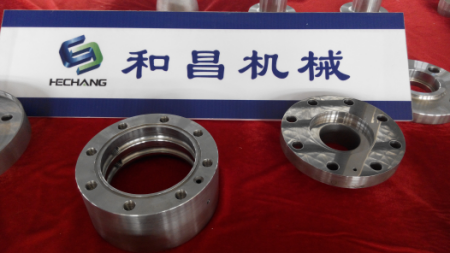

精密數控機床加工------旋轉接頭外圈成品
密封面----------經過精密研磨、拋光

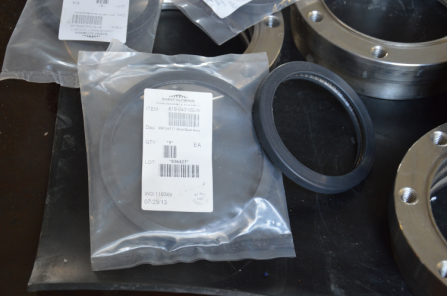

進口耐低溫的LNG專用密封圈
高質量要求---------零部件
SS304L材質管道之--------氬弧焊縫

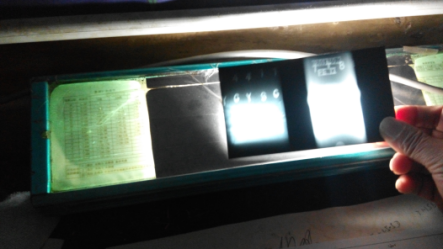

焊縫檢測----------焊縫X光片

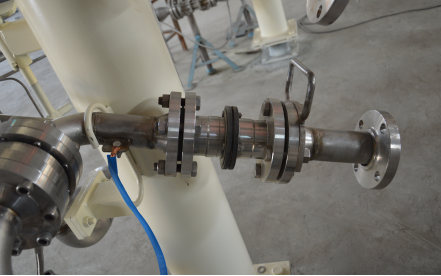

可選附件---進口緊急拉斷閥
旋轉接頭滾道氮氣置換系統------圖中6mm不銹鋼管

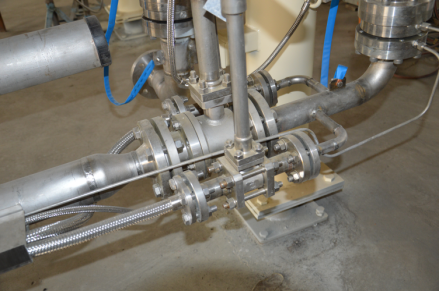

液相管線吹掃系統

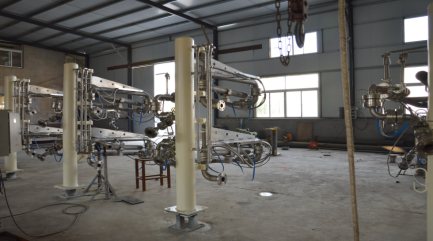

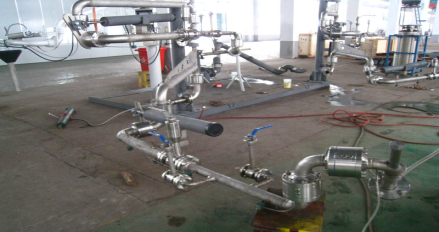

LNG鶴管裝配

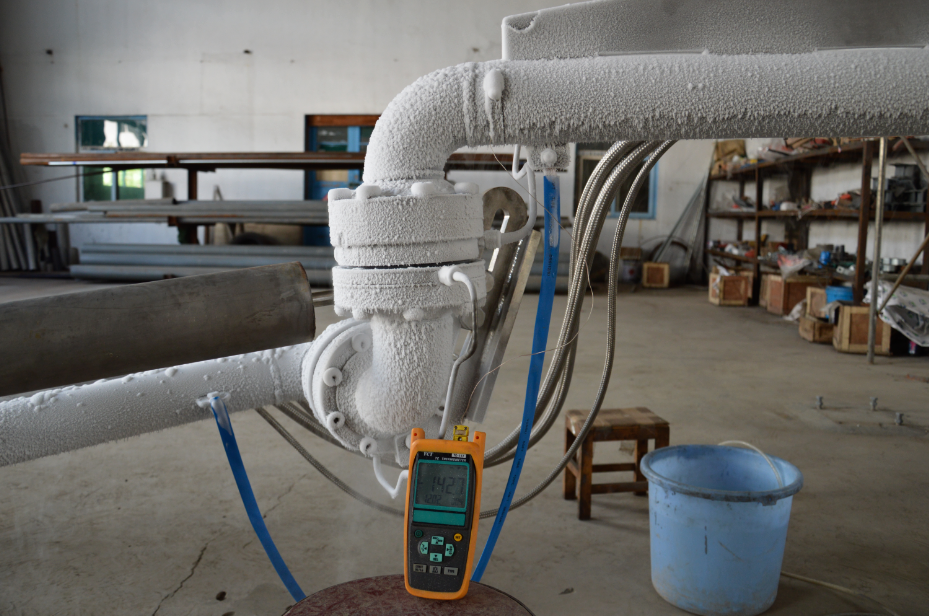

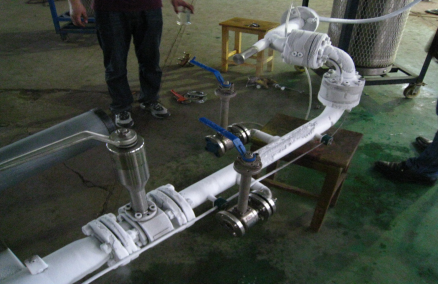

LHG鶴管低溫試驗

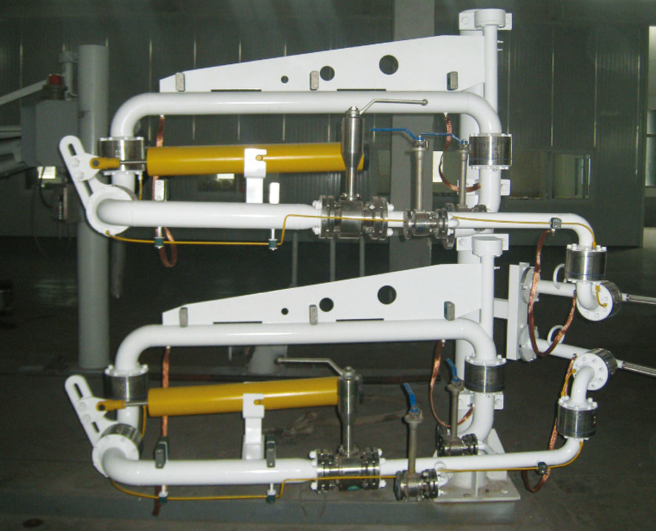

整裝待發
吉林客戶使用現場
