定量裝車系統
定量裝車
時間：2017-03-30 來源：和昌機械 點擊數：
在石油石化行業，裝車作業十分頻繁， 定量裝車系統是近幾年得到推廣的安全、高效的應用。控制系統現場控制一般包括：定量裝車控制儀、流量計、閥門、溫度計、液位開關、靜電接地夾、裝車泵等的控制，控制儀根據裝車工藝現場儀表進行采集和控制；遠程管理部分使用工業控制計算機進行集中管理。系統可連接汽車衡，實現多種交割方式。
我公司的定量裝車控制系統結構合理，完成開單、裝車、出庫、核算、報表，每個環節都在系統管理下完成，如果環節出錯系統則自動報警，既有效的防止事故的發生，又可以防止操作上的認為作弊，最大限度的消除管理上的漏洞。

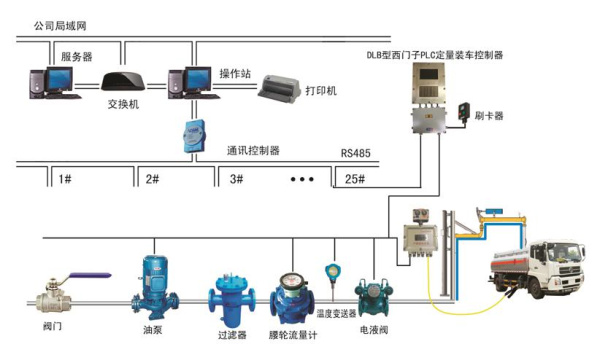

定量裝車系統配置示意圖
上位機系統主要設備選型表(選型示范)
| 序號 | 名稱 | 型號 | 數量 | 生產廠家 | 備注 |
| 1 | 數據服務操作站 | Pro3381MT/NewCeleron | LENOVO | 配22”LED | |
| 2 | 針式打印機 | EPSON LQ-630K | 愛普生 | ||
| 3 | 以太網交換機 | DES-1008D | 臺灣友訊 | ||
| 4 | 串口通訊器 | ADAM4520 | 臺灣研華 | ||
| 5 | 在線式UPS | Castle 3C6K | 山特 | ||
| 6 | 裝車監控軟件 | CHK-AX | 連云港和昌 | ||
| 7 | IC卡通訊軟件 | CHK-AX | 連云港和昌 | （選配） | |
| 8 | IC卡寫卡器 | MUR-100 | 連云港和昌 | （選配） |
下位機系統設備選型表(選型示范)
| 序號 | 名稱 | 型號 | 數量 | 單位 | 生產廠家 | 備注 |
| 1 | 定量裝車控制儀 | CHK-AX | 套 | 連云港和昌 | ||
| 2 | 防爆控制箱 | XBK | 臺 | 連云港和昌 | ||
| 3 | 防爆讀卡器 | IC-O1 | 臺 | 連云港和昌 | 選配 | |
| 4 | IC卡 | SR-70 | 張 | 連云港和昌 | 選配 | |
| 5 | 流量計 | 臺 | 艾默生或國內品牌 | |||
| 6 | 控制閥門 | FBVAA-DN80 | 臺 | 無錫等 | ||
| 7 | 靜電控制器 | ET-ELC-G | 臺 | 青島艾特等 | ||
| 8 | 溫度變送器 | 天津歐迪等 | ||||
| 9 | 防爆大數碼顯示屏 | XY700 | 深圳旭永 | |||
| 10 |

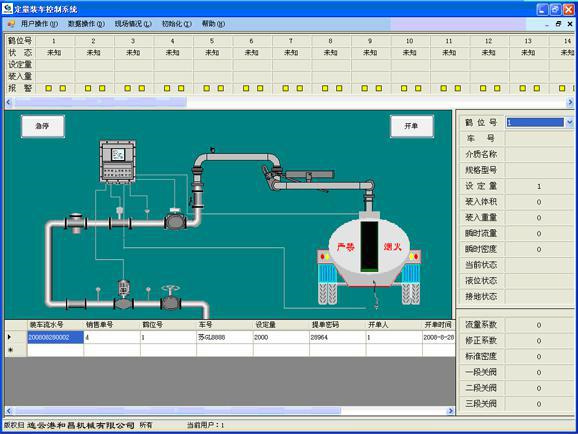

上位機系統電腦界面

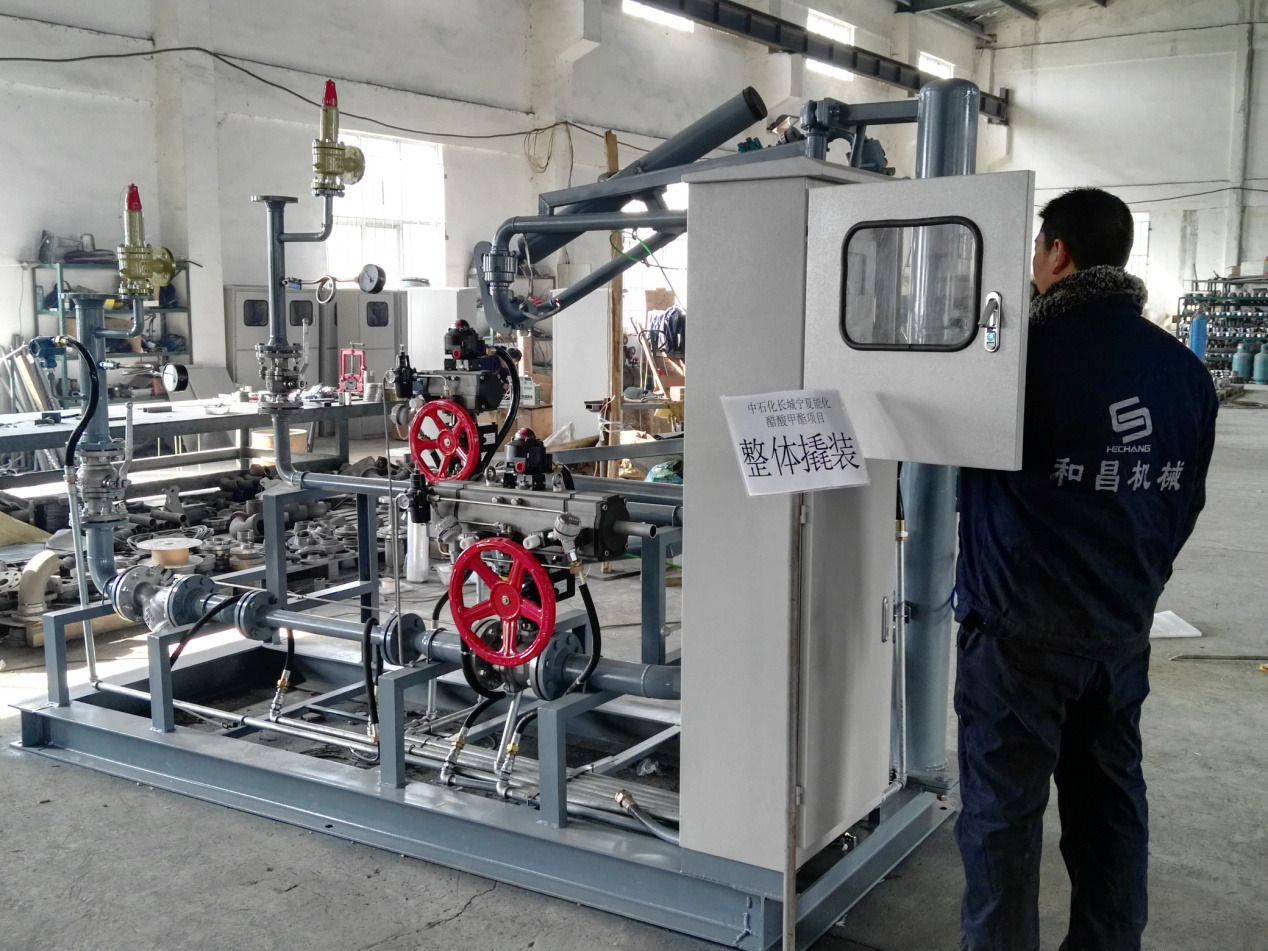

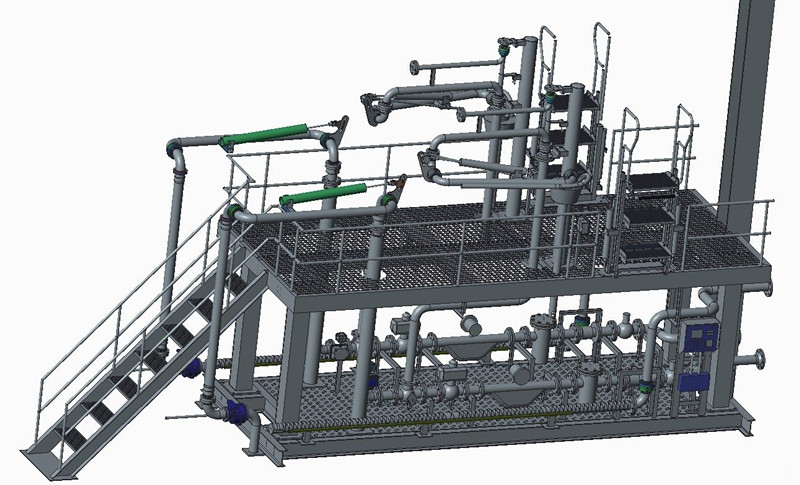

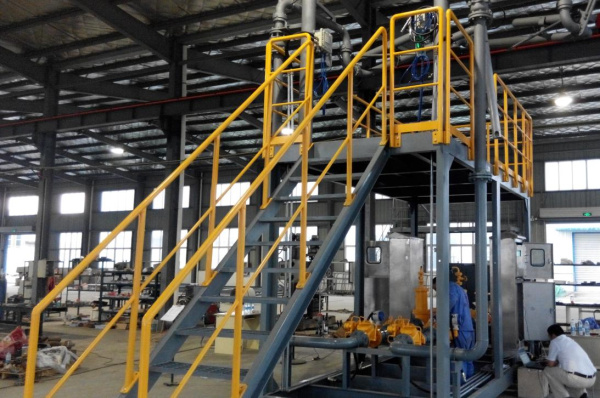

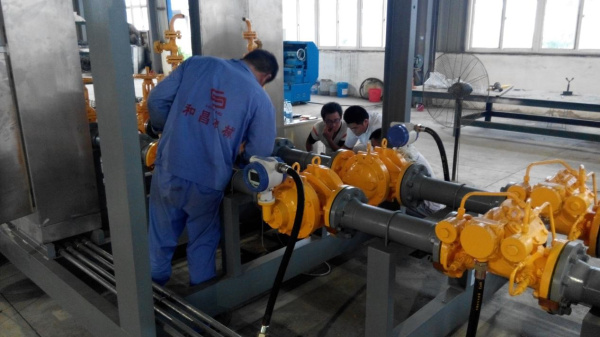

部分產品照片

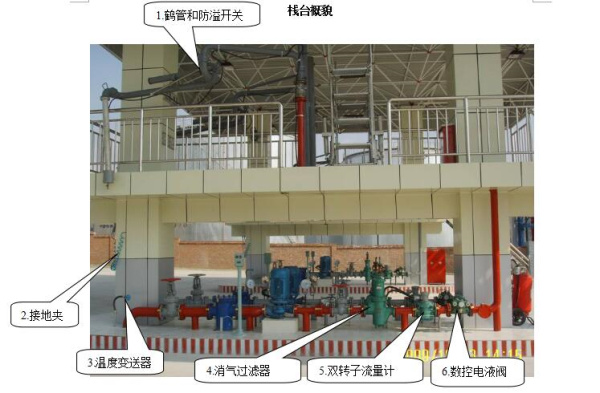

棧臺概貌
